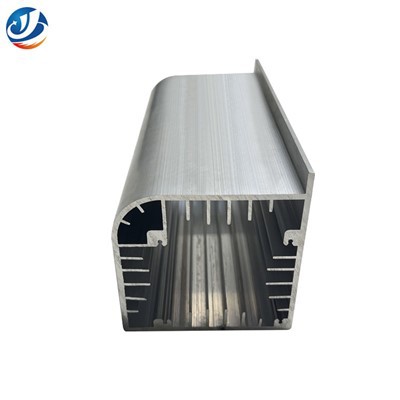

Heatsink Alwminiwm Allwthiol

Mae Heatsink Alwminiwm Allwthiol yn gydran afradu gwres a weithgynhyrchir gan ddefnyddio'r broses allwthio alwminiwm. Ei swyddogaeth graidd yw defnyddio dargludedd thermol uchel aloi alwminiwm i greu cynhyrchion â strwythurau fel esgyll a gwaelodion trwy allwthio, sy'n amsugno gwres a gynhyrchir gan ddyfeisiau electronig ac yn ei gynnal a'i wasgaru'n gyflym, gan gyflawni rheolaeth tymheredd dyfais yn y pen draw.



Senarios Cais



Cyfrifiaduron a gweinyddion:Mae CPUs, GPUs, a phroseswyr eraill yn cynhyrchu llawer iawn o wres yn ystod-cyfrifiadura perfformiad uchel. Mae sinciau gwres alwminiwm allwthiol yn cynyddu'r ardal afradu gwres trwy strwythurau esgyll trwchus ac yn cyflawni oeri effeithlon gyda darfudiad naturiol neu oeri aer gorfodol.

Dyfeisiau rhwydwaith:Mae angen i lwybryddion, switshis a gweinyddwyr canolfannau data weithredu'n sefydlog am gyfnodau hir. Mae heatsinks alwminiwm allwthiol, trwy ddyluniad wedi'i deilwra, yn bodloni gofynion oeri modiwlau pŵer uchel, gan sicrhau bod y dyfeisiau'n gallu gweithio'n ddibynadwy mewn amgylcheddau tymheredd uchel.

Awtomeiddio diwydiannol:Mae angen i yriannau modur, gwrthdroyddion, PLCs, ac offer arall mewn amgylcheddau diwydiannol wrthsefyll llwythi uchel a thymheredd uchel. Mae sinciau gwres alwminiwm allwthiol yn gwella afradu gwres trwy driniaeth arwyneb sy'n gwrthsefyll cyrydiad a strwythurau esgyll cymhleth, gan ymestyn oes yr offer.

Offer Cyfathrebu:Mae angen i orsafoedd sylfaen, modiwlau RF, ac offer cyfathrebu eraill weithredu yn yr awyr agored am gyfnodau estynedig. Mae sinciau gwres alwminiwm allwthiol yn bodloni gofynion afradu gwres trwy driniaethau arwyneb sy'n gwrthsefyll y tywydd a chynlluniau atal llwch, tra bod dylunio modiwlaidd yn galluogi cynnal a chadw ac uwchraddio cyflym.

一. Archwiliad Deunydd Crai

1. Dilysu Cyfansoddiad Alloy

Dadansoddiad Fflworoleuedd Pelydr X (XRF): Defnyddiwch offer manwl uchel (fel Hitachi EA1400) i ganfod cynnwys elfennau fel alwminiwm, silicon a magnesiwm, gan sicrhau cydymffurfiaeth â'r safonau aloi targed (er enghraifft, rhaid i gynnwys Si mewn aloi alwminiwm 6063 fod o fewn yr ystod o 0.2-0.6%). Dylai cywirdeb y prawf gyrraedd RSD Llai na neu'n hafal i 2%.

Dadansoddiad metallograffig: Arsylwch y strwythur grawn gan ddefnyddio microsgop optegol i wirio a yw diffygion castio (fel mandylledd a gwahanu) o fewn terfynau derbyniol (er enghraifft, yn ôl ASTM E112, dylai maint y grawn fod yn Fwy na neu'n hafal i radd 5).

Profi Caledwch: Defnyddiwch brofwr caledwch Vickers (HV) neu brofwr caledwch Rockwell (HRB) i fesur caledwch deunydd. Dylai caledwch aloi alwminiwm 6063 fod yn Fwy na neu'n hafal i HV80 neu HRB50.

2. Arolygu Ansawdd Arwyneb

Archwiliad gweledol a chyffyrddol: Gwiriwch am grafiadau, craciau, pyliau a diffygion eraill ar wyneb proffiliau allwthiol. Rhaid i garwedd wyneb fod yn Llai na neu'n hafal i Ra 1.6 μm.

Profion uwchsonig: Archwiliwch gydrannau strwythurol allweddol ar gyfer diffygion mewnol, gyda dyfnder crac nad yw'n fwy na 0.5 mm.

3. Ardystio Cydymffurfiaeth Deunydd

Safonau Amgylcheddol: Darparu ardystiadau RoHS a REACH i sicrhau bod cynnwys sylweddau niweidiol fel plwm a chadmiwm yn is na'r terfyn (ee, plwm Llai na neu'n hafal i 0.1%).

Ardystio Deunydd: Ei gwneud yn ofynnol i gyflenwyr ddarparu adroddiadau deunydd a ardystiwyd yn unol ag EN 10088-1 neu ISO 17025.

2. Arolygu Proses

1. Monitro Proses Allwthio

Archwiliad manwl yr Wyddgrug: Defnyddiwch Beiriant Mesur Cydlynol (CMM) i wirio dimensiynau llwydni, gyda goddefiannau allweddol wedi'u rheoli o fewn ± 0.1mm.

Cofnodi Tymheredd a Phwysau: Monitro tymheredd allwthio (450-500 gradd) a phwysau (80-120MPa) mewn amser real i sicrhau sefydlogrwydd y broses.

2. Arolygiad Triniaeth Arwyneb

Trwch Gorchudd Anodized: Wedi'i fesur gan ddefnyddio mesurydd trwch cerrynt eddy (ee, TT260). Mae'r gofyniad safonol yn fwy na neu'n hafal i 10 μm, ac ar gyfer cymwysiadau awyr agored, Yn fwy na neu'n hafal i 20 μm.

Prawf Chwistrellu Halen: Wedi'i gynnal yn unol â safon GB/T 10125 ar gyfer prawf chwistrellu halen niwtral, heb unrhyw rwd gwyn yn ffurfio o fewn 96 awr (graddfa Fwy na neu'n hafal i 9).

Prawf adlyniad: Mae adlyniad cotio yn cael ei fesur gan ddefnyddio'r dull trawsdoriad (ASTM D3359), a rhaid i'r sgôr fod yn fwy na neu'n hafal i 4B.

3. Dimensiynau a Goddefiannau Geometrig

Mesur proffil: Mesur uchder esgyll, bylchau a pharamedrau eraill gan ddefnyddio proffilomedr, gyda goddefiannau sy'n ofynnol i fod yn Llai na neu'n hafal i ± 0.15mm.

Mesur gwastadrwydd: Defnyddiwch fesurydd gwastadrwydd laser i fesur gwastadrwydd y sylfaen, gyda gofyniad gwall Llai na neu'n hafal i 0.1mm/m.

3. Profi Perfformiad Cynnyrch Gorffenedig

1. Dilysu Perfformiad Thermol

Profion Ymwrthedd Thermol:

Dull Cyflwr Sefydlog: Gan ddefnyddio'r dull mesurydd llif gwres (ASTM D5470), mae'r gwrthiant thermol yn cael ei brofi o dan amodau safonol (ΔT- gradd ), gyda gofyniad o Llai na neu'n hafal i 0.1 gradd ·cm²/W.

Dull Dros Dro: Gan ddefnyddio profwr gwrthiant thermol T3Ster (safon JESD51-1), caiff ymwrthedd thermol a chynhwysedd thermol eu dadansoddi trwy gromliniau ymateb tymheredd amser real.

Prawf beicio thermol: Cynnal 1000 o gylchoedd o fewn yr ystod o -40 gradd i 125 gradd, gyda'r newid gwrthiant thermol yn ofynnol i fod yn Llai na neu'n hafal i 15%.

2. Profi Dibynadwyedd Mecanyddol: Prawf Dirgryniad:

Cynnal dirgryniad ysgubo yn unol â safon IEC 60068-2-6 ar ystod amledd o 10-2000Hz, gyda chyflymiad o 5g, yn para 20 munud i bob cyfeiriad, heb unrhyw llacrwydd strwythurol.

Prawf Gollwng: Cwymp am ddim o uchder o 1.5 metr i lawr concrit, gan brofi 3 gwaith heb graciau nac anffurfiad.

Prawf pwysau: Rhowch 1.5 gwaith y pwysau gweithredu (Yn fwy na neu'n hafal i 1.2MPa) i'r rheiddiadur wedi'i oeri â dŵr, cadwch y pwysau am 3 munud heb ollyngiad.

3. Addasrwydd Amgylcheddol

Prawf Chwistrellu Halen: Yn ôl safon AEC-Q200, cynhaliwch brawf chwistrellu halen 96 awr (hydoddiant NaCl 5%) ar reiddiaduron electronig modurol, heb unrhyw fannau cyrydiad.

Heneiddio Gwres Tamp: Rhowch mewn amgylchedd o 85 gradd / 85% RH am 1000 awr, gyda newid gwrthiant thermol Llai na neu'n hafal i 5% a gwrthiant inswleiddio Mwy na neu'n hafal i 100MΩ.

4. Archwiliad Pecynnu a Llongau:

Arolygiad Gweledol: Sicrhewch fod yr wyneb yn rhydd o grafiadau a phlicio ffilm ocsid, a bod gwybodaeth label yn gyflawn (model, swp, dyddiad cynhyrchu).

Pecynnu gwrth-cyrydu: Defnyddiwch fagiau gwrth-leithder a phadin ewyn i sicrhau lefel amddiffyn rhag chwistrell halen o Fwy na neu'n hafal i IP65 mewn amgylchedd llongau morol.
